Rangierbügel komplett 50x2300 mm für Abrollcontainer
Der Rangierbügel komplett 50x2300 ist eine montierbare Baugruppe für die Rückseite mit Hecktüren des Abrollcontainers. Er dient als Rangierpunkt an der Rückseite und kann zur Seite geschwenkt werden, wenn er die Türen blockiert. Dadurch ermöglicht er das Rangieren, Ziehen und Schieben des Containers, z.B. mithilfe eines Elektroschleppers. So lässt sich der Container exakt in Position bringen, bevor er an der Frontseite von einem Hakenliftsystem aufgenommen wird.
Das Rangieren erfolgt über die Bügelstange. Sie muss entsprechend belastbar sein und besteht aus S355J2+N mit einem Durchmesser von 50 mm. Trotzdem darf die Bügelstange ausschließlich zum Rangieren verwendet werden und nicht zum aufnehmen auf ein Fahrzeug. Der Biegeradius beträgt 75 mm, die lichte Weite 400 mm. Dadurch bietet sie großen Freiraum zum Einhaken.
Mit einer Länge von 2300 mm wird das UNP200 U-Profil waagerecht an der Hecktür befestigt. Durch Gelenkbolzen an den Seiten bleibt die Schwenkfunktion erhalten. Dazu müssen lediglich die Bolzen, welche die Winkel mit dem U-Profil verbinden, sowie die Schrauben auf einer Seite entfernt werden. Anschließend lässt sich der Rangierbügel zur Seite schwenken und die Hecktüren können geöffnet werden. Der Rangierbügel kann sowohl nach rechts als auch nach links weggeschwenkt werden.
Die praxiserprobte Konstruktion verfügt mittig im U-Profil über eine halbkreisförmige Aussparung. Sie schafft Platz für die Türverriegelungsstange, damit der Rangierbügel direkt an der Rückwand anliegen kann. Der Rangierbügel wird über die Halteösen mit dem Container verbunden und zusätzlich durch die angeschraubten Winkel gesichert.
Der Bügel wir komplett und einsatzbereit verschweißt geliefert und alle benötigten Einzelteile liegen bei. Dies ermöglich die einfache und schnelle Montage vor Ort und spart viel Zeit.
➥ Zu den passenden Ersatzteilen und Zubehör
➥ Weitere Bügel und Zubehör
Vorteile auf einen Blick
- ✅ Rangierbügel zur Positionierung des Containers
- ✅ Für die Montage an der Rückseite mit Hecktüren ausgelegt
- ✅ Robuste Bügelstange aus S355J2+N mit Ø50 mm
- ✅ Große lichte Weite von 400 mm für präzises Einhaken
- ✅ 2300 mm langes UNP200 U-Profil verläuft über gesamte Container-Rückseite
- ✅ Rangierbügel lässt sich zu beiden Seiten aufklappen und blockiert die Hecktüren nicht
- ✅ Mittige Aussparung für die Türverriegelungsstange
- ✅ Einsatzbereit verschweißt und benötigte Einzelteile liegen bei
- ❌ Nicht zur Aufnahme/Anheben eines Containers z.B. auf ein Fahrzeug verwenden!
Typische Einsatzbereiche
Geeignet für:- Heckseite/Rückseite von Abrollcontainern
- Heckseite/Rückseite von Spezialcontainern
- Erweiterung des Einsatzbereich
Besonders geeignet für:
- Container, die zunächst in Position gebracht werden müssen, bevor sie vom Hakenliftsystem aufgenommen werden können
- Container auf Betriebshöfen mit beengten Platzverhältnissen oder räumlich getrennten Stell- und Verladeflächen
- Container, deren Hecktüren nicht dauerhaft blockiert werden dürfen
- Container, die mit einem Elektroschlepper oder anderen Rangierfahrzeugen bewegt werden
- Container, die ohne Hakenlift umgesetzt werden

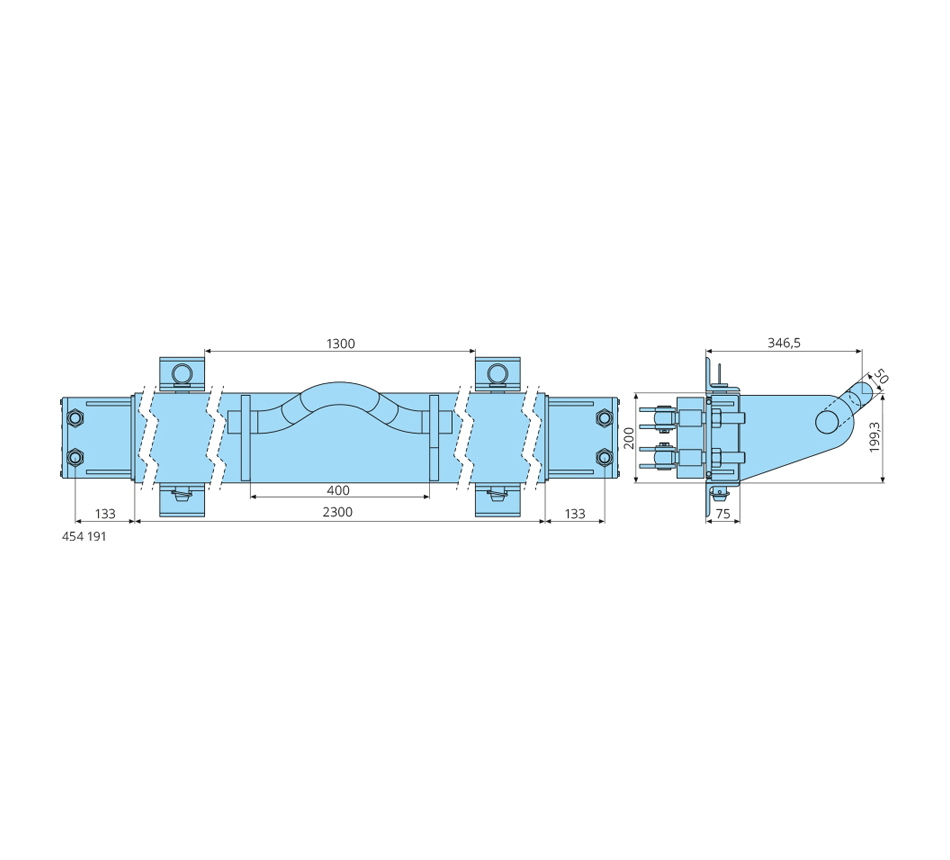

Technische Daten
- Artikelnummer: 454 191
- Breite des U-Profils: 2300 mm
- Länge des U-Profils: 200 mm
- Höhe des U-Profils: 75 mm
- Weitere Maße des U-Profils: UNP200, DIN 1026
- Gesamtbreite des Rangierbügels: 2600 mm
- Stärke der Bleche: 20 mm
- Länge des Bügels mit U-Profil: 224,3 mm
- Höhe des Bügels mit U-Profil: 371,5 mm
- Länge der Bügelstange: 500 mm
- Durchmesser der Bügelstange: Ø50 mm
- Biegeradius der Bügelstange: R75 mm
- Lichte Weite: 400 mm
- Gewicht: ca. 115,67 kg
- Material: Aufnahmebügel S355J2+N und kaltverformt, Bleche S355J2, U-Profil aus unlegiertem Stahl, Verstärker S235JR, Rippen S235 JR, Winkel S235JR
