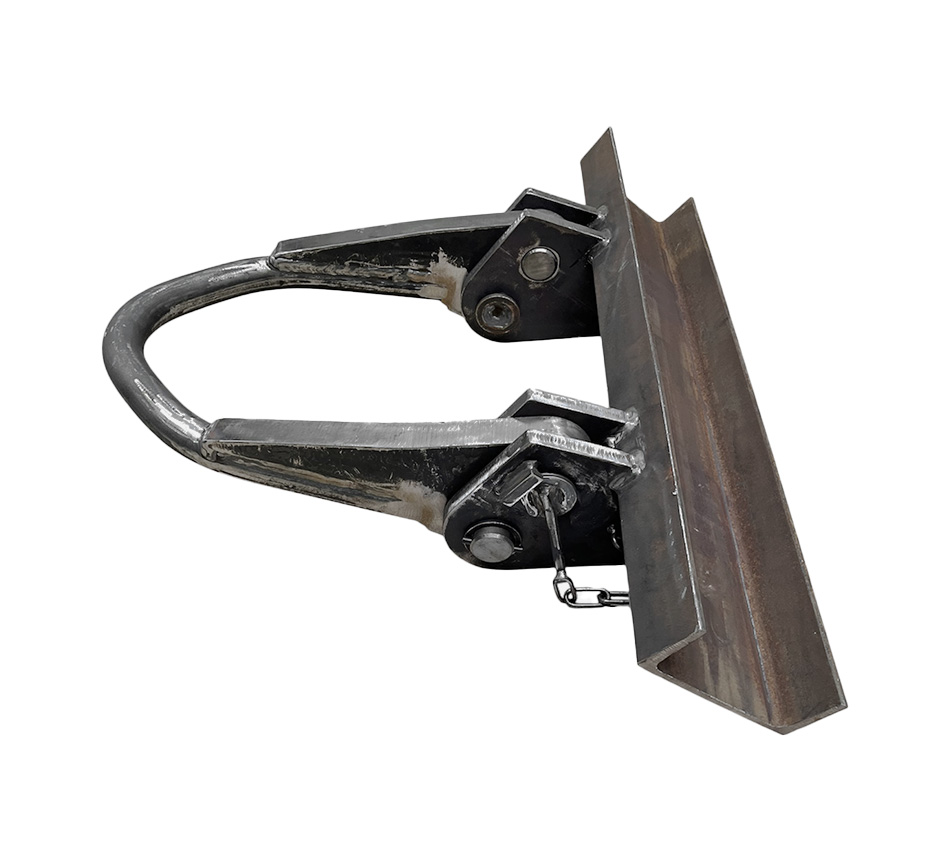

Klappbügel komplett 50 x 970 mm für Abroll-Stapelcontainer
Der Klappbügel komplett 50 x 970 mm kann bei Bedarf platzsparend eingeklappt werden, wenn Aufnahmefahrzeuge oder andere Geräte näher an der Frontseite des Behälters ansetzen müssen. Das ist vor allem bei Abroll-Stapelcontainern und Müllpressen mit zusätzlicher mobiler Hub-Kippvorrichtung der Fall. Gerade hier ist die Gelenkfunktion des Klappbügels ein entscheidender Vorteil.
So wichtig wie die Beweglichkeit ist die Möglichkeit, den Bügel zu arretieren. Dafür werden vier Verschlussbolzen aus S355J2 mit einem Durchmesser von 50 mm durch die Seitenbleche in die dafür vorgesehenen Bohrungen der Bügelstange eingesetzt. Gesichert werden die Verschlussbolzen durch je eine Hinterschneidung am Seitenblech. Die beiden Verschluss-Bolzen sind mit Zugstangen zur einfachen Entfernung ausgestattet und sind zusätzlich über angeschweißte Ketten gegen Verlust gesichert.
Die beiden Gelenkbolzen sind aus S355J2 und haben ebenfalls einen Durchmesser von 50 mm. Sie werden durch einen Federstift nach ISO 8752 (Ø 8 mm) gesichert. Zusätzliche Stabilität erhält die Konstruktion durch Seitenbleche aus S355J2.
Die Bügelstange besteht aus S355J2+N und besitzt einen Durchmesser von 50 mm. Mit einem Innenradius von 100 mm und einer lichten Weite von 360 mm hat der Haken das benötigte Spiel für ein kontrolliertes Einfädeln.
Der Bügel ist fest auf ein UNP200 U-Profil verschweißt. Der genormte Träger nach DIN 1026 aus Stahl ist dafür vorgesehen, an einer senkrechten Containerfrontwand (90°) befestigt zu werden. Über Längsträger oder Rahmenprofile kann das U-Profil dauerhaft mit dem Container verschweißt werden.
Die Bügeleinheit sowie die Bügelaufnahme werden jeweils Einsatzfertig verschweißt geliefert und ermöglichen so die direkte, einfache und zeitsparende Anbringung am Container.
➥ Zu den passenden Ersatzteilen und Zubehör
➥ Weitere Klappbügel und Zubehör
Vorteile auf einen Blick
- ✅ Bügelstange ist beweglich und lässt sich platzsparend einklappen
- ✅ Bügelstange ist mittels vier Bolzen (Ø 50 mm) arretiert
- ✅ Die Verschlussbolzen sind durch angeschweißte Ketten gegen Verlust geschützt
- ✅ Die Gelenkbolzen werden mit je einem Federstift (ISO 8752) gesichert
- ✅ Alle 4 Bolzen aus S355J2
- ✅ Einsatz stabiler Seitenbleche aus S355J2
- ✅ Bügelstange aus S355J2+N
- ✅ Stabiler UNP200 U-Träger für eine sichere Verschweißung an der Containerfront
- ✅ Bügeleinheit sowie Bügelaufnahme jeweils einbaufertig verschweißt
- ❌ Ein Austausch der Bügelstange ist möglich aber für Schnellwechselsysteme empfehlen wir unser kostengünstigeres Steckbügelsystem
Typische Einsatzbereiche
Geeignet für:- Abrollcontainer
- Stapelbare Abrollcontainer
- Überfahrbare Abrollcontainer
- Müllpressencontainer
- Müllpressencontainer mit mobiler Hub-Kippvorrichtung
- Spezialcontainer
Besonders geeignet für:
- Container, die platzsparend abgestellt , transportiert und/oder gestapelt werden sollen
- Container mit senkrechter Frontwand (90°)
Technische Daten
- Artikelnummer: 454 200
- Breite U-Profil: 970 mm
- Länge U-Profil: 200 mm
- Weitere Maße des U-Profils: DIN 1026
- Höhe des Bügels: 364 mm
- Länge des Bügels: 675 mm
- Innenmaß des Aufnahmebügels (lichte Weite): 360 mm
- Innenradius des Aufnahmebügels: R100 mm
- Durchmesser des Aufnahmebügels: Ø50 mm
- Durchmesser Verschlussbolzen: Ø50 mm
- Durchmesser Gelenkbolzen: Ø50 mm
- Gewicht: ca. 91,20 kg
- Material: Bügelstange S355J2+N, Verschlussbolzen S355J2, Gelenkbolzen S355J2, Seitenbleche S355J2, U-Profil aus Baustahl
