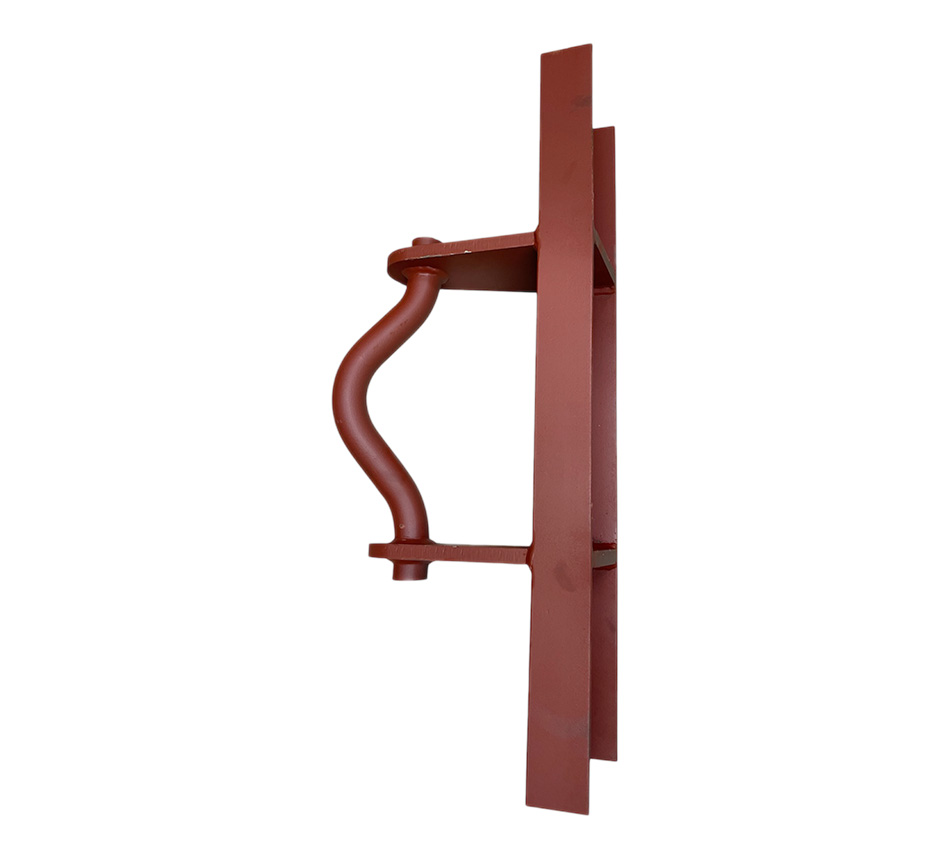

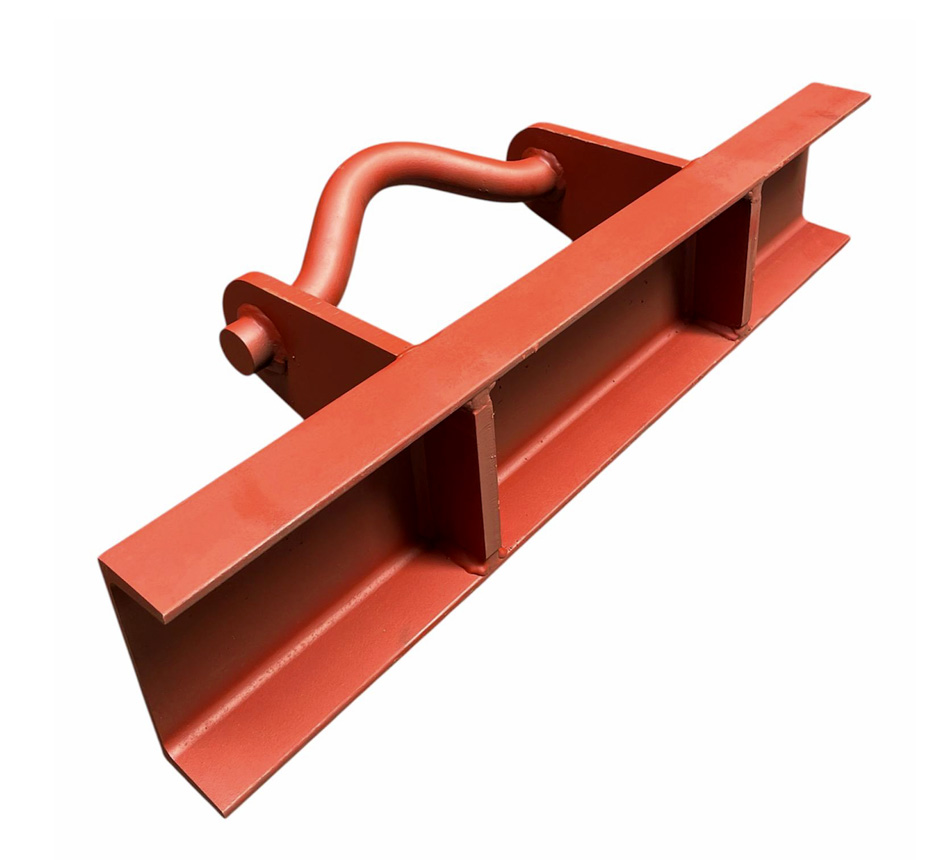

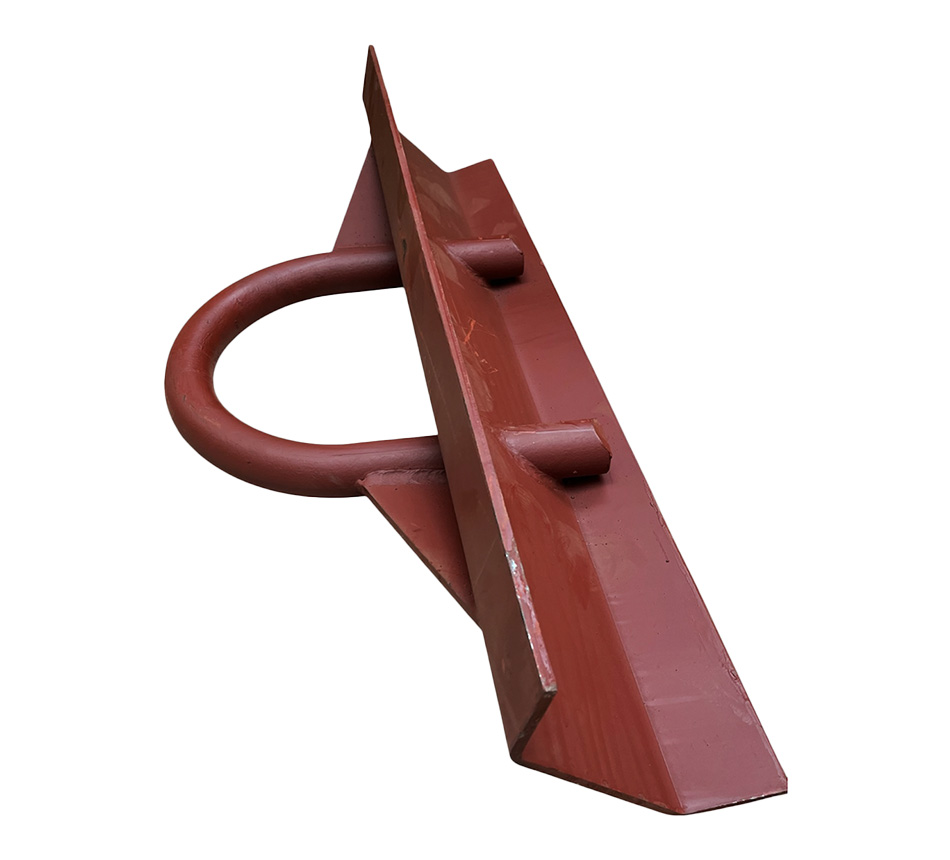

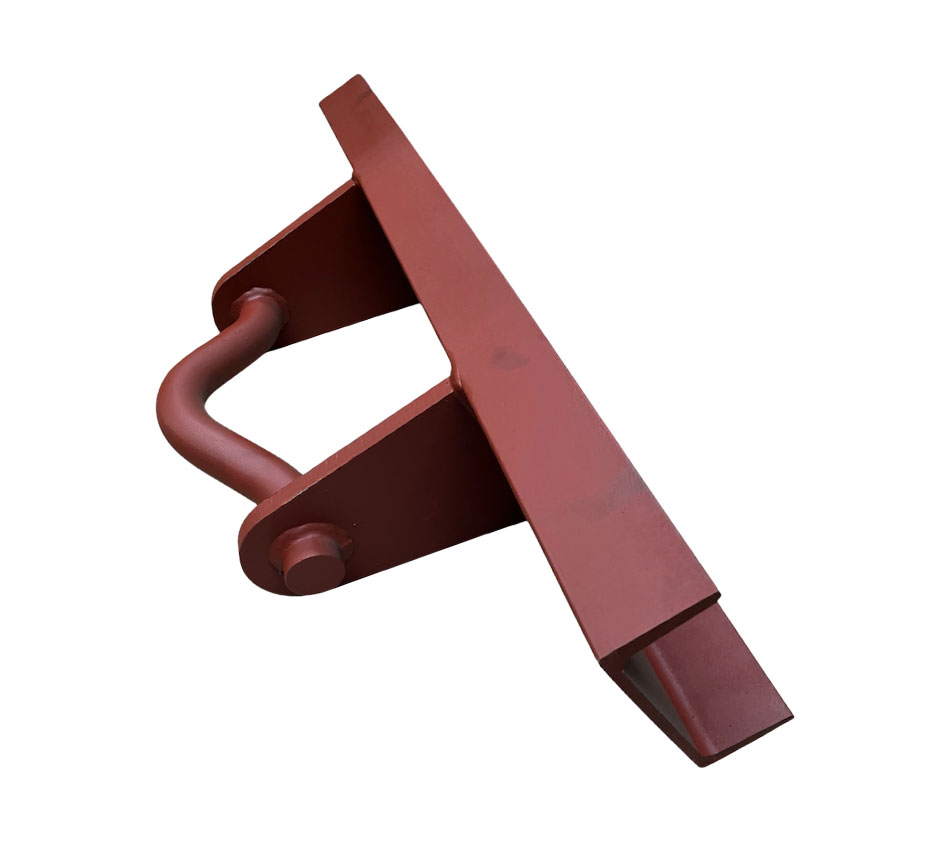

Bügel komplett 50x970 mm für Abrollcontainer
Der Bügel komplett 50x970 mm ist der Verbindungspunkt zwischen Abrollcontainer und Hakenlift. Hier kommen hohe Belastungen zusammen, wenn der Behälter rangiert oder per Wechsellader-Einrichtung auf ein Fahrzeug aufgenommen wird.
Entsprechend belastbar muss das Material der Bügelstange sein. Sie besteht aus S355J2+N und hat einen Durchmesser von 50 mm. Der Baustahl ist normalisiert (+N) und für niedrige Temperaturen (J2) ausgelegt. Durch das Kaltverformungsverfahren wird die Bügelstange auf einen Biegeradius von 75 mm gebracht. Die dabei entstehende Kaltverfestigung verleiht dem Werkstoff zusätzliche Festigkeit. Eine großzügige lichte Weite von 400 mm ermöglicht dem Hakenlift ein einfaches Einhaken.
Gehalten wird die Bügelstange an beiden Enden von 20 mm starken Seitenblechen. Diese verlaufen durch das UNP200 U-Profil und schließen an dessen Unterseite bündig ab. Dadurch bleibt der Bügel bei Belastung sicher in seiner Position.
Der Bügel sitzt fest auf einem 970 mm langem UNP200 U-Profil. Das sorgt für eine stabile Verbindung, auch bei seitlichen Ruckbewegungen. Alle Bauteile – Bügelstange, Seitenbleche und U-Profil – sind bereits einsatzbereit miteinander verschweißt. Dadurch kann die Baugruppe direkt mit dem Container verschweißt werden was viel Zeit spart. Der Bügel wird komplett grundiert geliefert. Die für das Verschweißen am Container vorgesehenen Bereiche müssen vor dem Schweißen von der Grundierung befreit werden.
➥ Zu den passenden Ersatzteilen und Zubehör
➥ Weitere Bügel und Zubehör
Vorteile auf einen Blick
- ✅ Belastbare Bügelstange aus S355J2+N und kaltverformt
- ✅ Lichte Weite von 400 mm erleichtert das Einhaken
- ✅ Breites UNP200 U-Profil schafft eine stabile Verbindung zum Container
- ✅ Durch das U-Profil gehende Seitenbleche mit 20 mm Materialstärke erhöhen die Stabilität
- ✅ Einsatzbereit verschweißt für eine schnelle Montage
- ✅ Vorgrundiert mit Korrosionsschutz-Primer
- ❌ Kein schneller Wechsel des Aufnahmebügels möglich, hier Steckbügel verwenden
Typische Einsatzbereiche
Geeignet für:- Abrollcontainer
- Müllpressencontainer
- Spezialcontainer
Besonders geeignet für:
- Container, die regelmäßig aufgezogen und umgesetzt werden
- Container, für schwere Lasten
Technische Daten
- Artikelnummer: 454 180
- Breite des U-Profils: 970 mm
- Länge des U-Profils: 200 mm
- U-Profil: UNP200
- Dicke der Seitenbleche: 20 mm
- Länge des Bügels mit U-Profil: 224,3 mm
- Höhe des Bügels mit U-Profil: 371,5 mm
- Länge der Bügelstange: 500 mm
- Durchmesser der Bügelstange: Ø50 mm
- Biegeradius der Bügelstange: R75 mm
- Lichte Weite: 400 mm
- Gewicht: 46,92 kg
- Material: Aufnahmebügel S355J2+N, Seitenbleche S355J2, U-Profil S235JR
- Oberfläche: Korrosionsschutz-Grundierung
