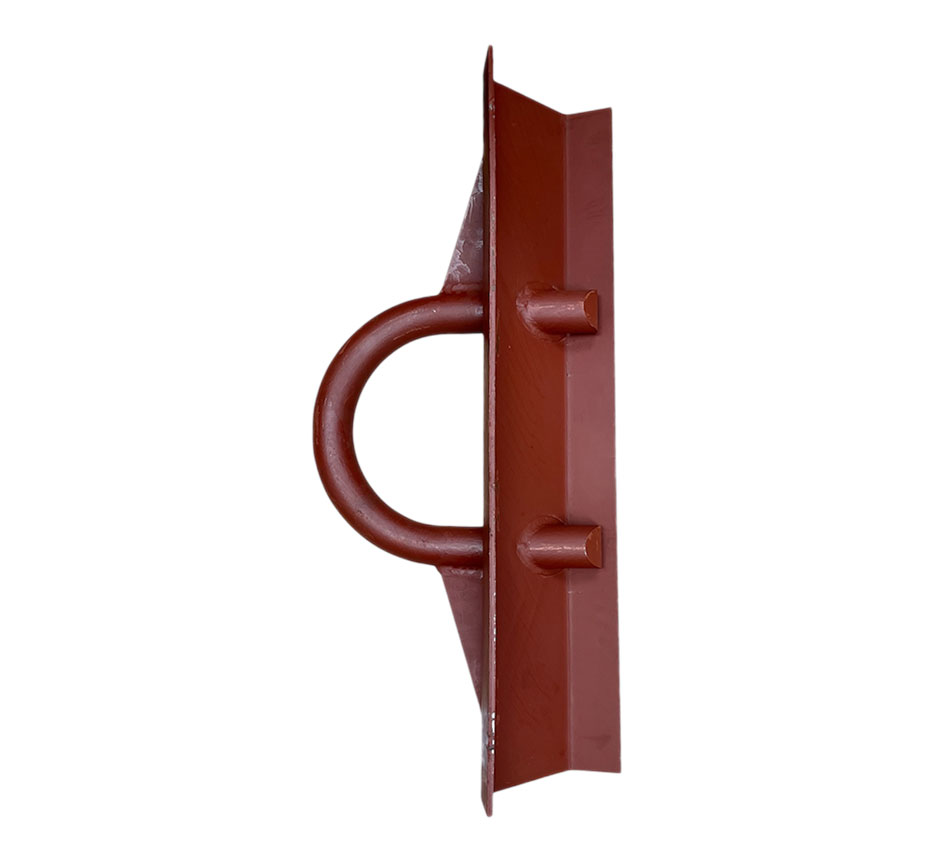

Bügel komplett 60x970 mm für Abrollcontainer
Am Bügel komplett 60x970 mm setzt der Hakenlift an. Hier laufen die Kräfte zusammen, die beim Anheben und Bewegen des Containers entstehen. Daher muss die Aufnahmekonstruktion robust und standhaft sein.
Den Hauptteil dieser Belastungen übernimmt die Bügelstange. Der massive Rundstahl aus S355J2+N mit Ø60 mm ist genau dafür gefertigt. Der normalgeglühte (+N) Werkstoff weist eine Kerbschlagzähigkeit (J2) auf und bleibt dadurch auch bei niedrigen Temperaturen belastbar. Im Kaltverformungsverfahren wird die Bügelstange auf einen Biegeradius von 140 mm gebracht. Die dabei entstehende Kaltverfestigung verleiht dem Werkstoff zusätzliche Festigkeit. Mit einer lichten Weite von 280 mm bietet der Bügel dem Hakenlift großzügig Platz, um kontrolliert einzuhaken.

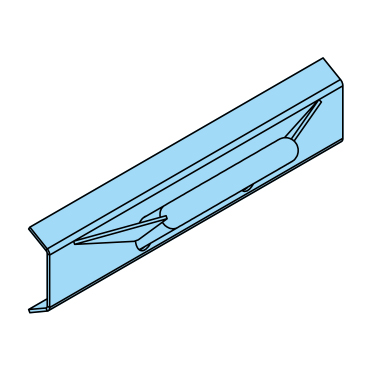

Verbunden ist die Bügelstange mit einem 8 mm starken, trapezförmigen Profil. Die Bügelschenkel führen hindurch und schließen bündig mit dessen Unterkante ab. Das verleiht der Konstruktion eine hohe Stabilität. Gegen seitliche Belastungen versteifen die angeschweißten Knotenbleche die Baugruppe zusätzlich.
Die Einzelteile des Bügels sind bereits vollständig miteinander verschweißt, sodass die Montage direkt beginnen kann. Um den Bügel mit dem Container zu verbinden, wird das Trapezblech waagerecht an die Frontseite und die Bügelträger des Abrollcontainers geschweißt. Im Übergang von Bügelstange, Trapezprofil und Knotenblech ist eine unverschweißte Aussparung zum Ablaufen von Regen- und Kondenswasser vorgesehen. So kann sich in diesem Bereich keine Staunässe bilden, wodurch die Rostgefahr deutlich reduziert wird.
Die Baugruppe wird bereits mit einer Rostschutz-Grundierung geliefert. Sie dient als erste Korrosionsschutzschicht und bildet die Basis für den weiteren Lackaufbau. Im Schweißbereich muss die Grundierung vor dem Verschweißen entfernt werden.
➥ Zu den passenden Ersatzteilen und Zubehör
➥ Weitere Bügel und Zubehör
Vorteile auf einen Blick
- ✅ Bügel nimmt Belastungen auf und leitet sie an die Containerstruktur weiter
- ✅ Vollmaterial Bügelstange (Ø60 mm) aus S355J2+N und kaltverformt
- ✅ Radius von 140 mm und lichte Weite von 280 mm erleichtern das Einhaken des Hakenlifts
- ✅ Angeschweißte Knotenbleche versteifen die Konstruktion
- ✅ Aussparung im Übergang der Bauteile verhindert Staunässe und reduziert die Rostgefahr
- ✅ 8 mm starkes Trapezprofil ermöglicht eine stabile Schweißverbindung zum Container
- ✅ Vormontierte und vollständig verschweißte Baugruppe verkürzt die Montagedauer
- ✅ Vorgrundiert mit Korrosionsschutz-Primer
- ❌ Kein schneller Wechsel des Aufnahmebügels möglich, hier Steckbügel verwenden
Typische Einsatzbereiche
Geeignet für:- Abrollcontainer
- Müllpressencontainer
- Spezialcontainer
- Neuaufbau von Containern
- Reparatur von beschädigten Containern
Besonders geeignet für:
- Container, die täglich per Hakenlift bewegt werden
- Container mit häufigem Anheben, Umsetzen und Rangieren
- Container unter regelmäßig wechselnden Belastungen

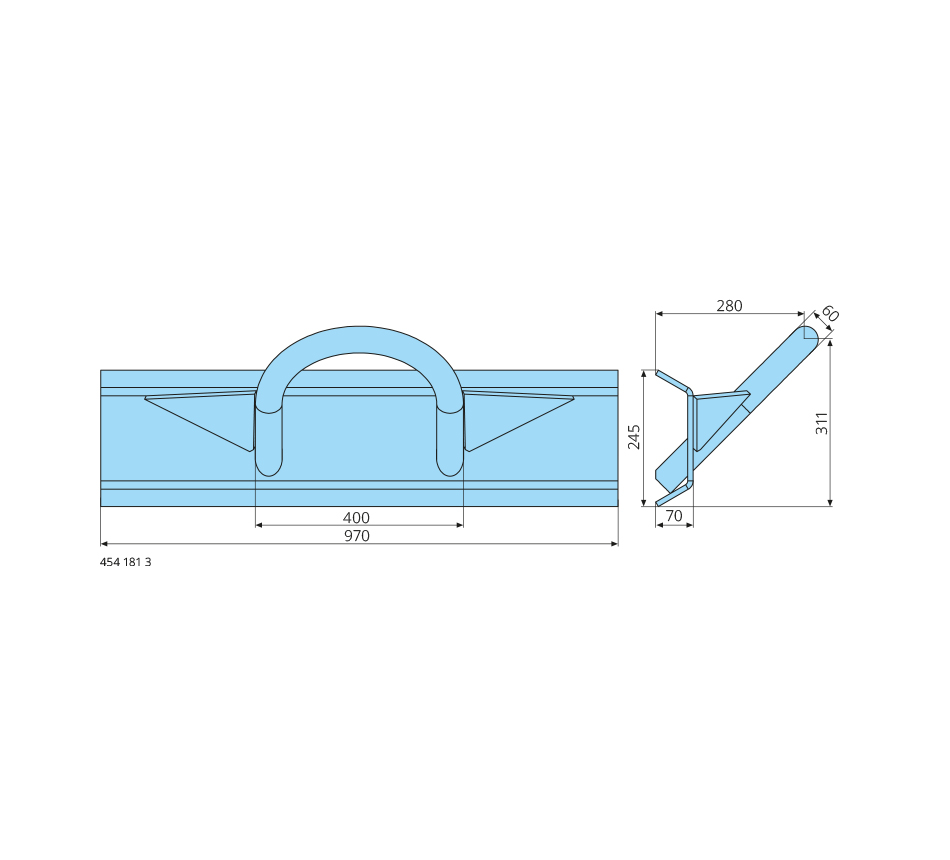

Technische Daten
- Artikelnummer: 454 181 3
- Breite des Trapezblechs: 970 mm
- Länge des Trapezblechs: 245 mm
- Höhe des Trapezblechs: 70 mm
- Stärke des Trapezblechs: 8 mm
- Länge des Bügels mit Trapezblech: 344 mm
- Höhe des Bügels mit Trapezblech: 305 mm
- Länge der Bügelstange: 400 mm
- Durchmesser der Bügelstange: Ø60 mm
- Biegeradius der Bügelstange: R140 mm
- Lichte Weite: 280 mm
- Gewicht: ca. 41,07 kg
- Material: Aufnahmebügel S355J2+N und kaltverformt, Knotenbleche S235JR, Trapezprofil S235JR
- Oberfläche: Korrosionsschutz-Grundierung
