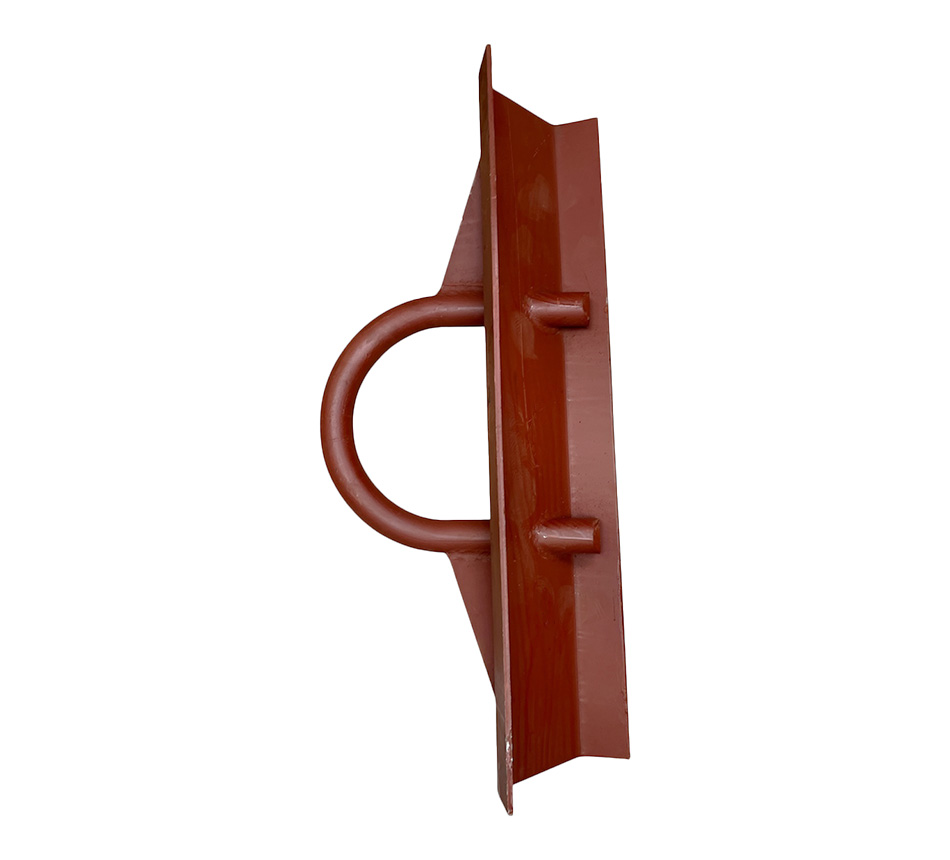

Bügel komplett 50x970 mm für Abrollcontainer
Der Bügel komplett 50x970 mm ist der Ansatzpunkt für den Hakenlift am Abrollcontainer. Beim Anheben und Manövrieren wirken hier hohe Zug- und Stoßkräfte. Diese Kräfte muss der Bügel dauerhaft aufnehmen und in die Containerstruktur weiterleiten können, ohne an Stabilität zu verlieren.
Der größte Teil dieser Belastungen wirkt direkt auf die Bügelstange. Sie besteht aus S355J2+N und hat einen Durchmesser von 50 mm. Der Werkstoff zeichnet sich durch seine Kerbschlagzähigkeit bei niedrigen Temperaturen (J2) aus und ist normalisiert (+N). Im Kaltverformungsverfahren wird die Bügelstange auf einen Radius von 145 mm gebogen. Die dabei entstehende Kaltverfestigung verleiht dem Material zusätzliche Festigkeit. Mit einer lichten Weite von 290 mm bietet der Bügel dem Hakenlift großzügig Platz zum einhaken.
Die Schenkel der Bügelstange führen durch das trapezförmige Profil und schließen bündig mit dessen Unterkante ab. An den Seiten sind Knotenbleche angeschweißt, die die Struktur zusätzlich versteifen. Für die Anbindung an den Container ist ein 8 mm starkes Trapezblech integriert. Alle vier Bauteile sind bereits fest und einsatzbereit miteinander verschweißt, was die Montagedauer deutlich verkürzt.
Im Treffpunkt von Bügelstange, Trapezprofil und Knotenblech ist zum ablaufen von Regen- und Kondenswasser eine Aussparung belassen. So kann sich in diesem Bereich keine Staunässe bilden und die damit verbundene Rostgefahr vermieden werden.
Die gesamte Konstruktion ist mit einem Rostschutz-Primer grundiert. Darauf können weitere Lackschichten für den vollständigen Lackaufbau aufgetragen werden. Die für das Verschweißen vorgesehene Fläche muss vor der Montage von der Grundierung befreit werden.
➥ Zu den passenden Ersatzteilen und Zubehör
➥ Weitere Bügel und Zubehör
Vorteile auf einen Blick
- ✅ Bügel hält hohen Belastungen stand
- ✅ Massive Bügelstange (Ø50 mm) aus S355J2+N und kaltverformt
- ✅ Radius von 145 mm und lichte Weite von 290 mm erleichtern das Einhaken
- ✅ Knotenbleche versteifen die Konstruktion
- ✅ Offene Unterkante der Knotenbleche verhindert Staunässe und reduziert die Rostgefahr
- ✅ Trapezprofil aus 8 mm Stahlblech bildet eine stabile Schweißverbindung zum Container
- ✅ Einsatzbereit verschweißte Baugruppe verkürzt die Montagezeit
- ✅ Vorgrundiert mit Korrosionsschutz-Primer
- ❌ Kein schneller Wechsel des Aufnahmebügels möglich, hier Steckbügel verwenden
Typische Einsatzbereiche
Geeignet für:- Abrollcontainer
- Müllpressencontainer
- Spezialcontainer
- Neuaufbau von Containern
- Reparatur von beschädigten Containern
Besonders geeignet für:
- Container im täglichen Hakenlift-Einsatz
- Container mit häufigen Lade-, Rangier- und Hebevorgängen
Technische Daten
- Artikelnummer: 454 181 2
- Breite des Trapezblechs: 970 mm
- Länge des Trapezblechs: 245 mm
- Höhe des Trapezblechs: 70 mm
- Stärke des Trapezblechs: 8 mm
- Länge des Bügels mit Trapezblech: 336 mm
- Höhe des Bügels mit Trapezblech: 305 mm
- Länge der Bügelstange: 390 mm
- Durchmesser der Bügelstange: Ø50 mm
- Biegeradius der Bügelstange: R145 mm
- Lichte Weite: 290 mm
- Gewicht: ca. 34,90 kg
- Material: Aufnahmebügel S355J2+N und kaltverformt, Knotenbleche S235JR, Trapezprofil S235JR
- Oberfläche: Korrosionsschutz-Grundierung
