Scharnier 35x187x250,5 mm - links für Abrollcontainer mit Flügeltüren
Das Scharnier 35x187x250,5 mm - links verbindet Türen oder Klappen mit dem Container und ermöglicht deren Schwenkbewegung. Diese Ausführung ist vor allem für das Anbringung schwerer Türelemente vorgesehen. Bei dieser Baugruppe handelt es sich um das Exemplar für die linke Seite. Passend gibt es auch das baugleiche Scharnier für die rechte Seite
Um hohen Belastungskräften im Einsatz standzuhalten, wird das Scharnier geschmiedet. Das Schmiedeverfahren verleiht dem Werkstoff eine hohe Grundfestigkeit und eine besonders gute Ermüdungsbeständigkeit.
Für die regelmäßige Schmierung verfügt das Scharnier über einen versenkten Schmiernippel. Über diesen kann der Bolzen nachgefettet werden, wodurch die Reibung an der Scharnieröse reduziert und die Einsatzdauer verlängert wird. Durch die versenkte Position ist der Schmiernippel vollständig vor mechanischer Beschädigung von außen geschützt. Der Schmiernippel entspricht der DIN 71412 und kann mit entsprechenden Fettpressen abgeschmiert werden.
Das Scharnier wird mit dem Türflügel oder der Klappe sowie der Containerseitenwand verschweißt. Der lange Scharnierlappen wird dabei typisch an der Containerwand befestigt, während die beiden kürzeren Scharnierlappen mit dem Türflügel oder der Klappe verbunden werden. Die Aufteilung auf einen langen und zwei kürzere Lappen schafft mehrere Befestigungspunkte und verteilt die auftretenden Kräfte über die Ansatzflächen. Die Befestigung des Scharniers erfolgt mit dem Schmiernippel nach oben zeigend.
➥ Zu den passenden Ersatzteilen und Zubehör
➥ Weitere Scharniere
Vorteile auf einen Blick
- ✅ Geeignet für schwere Türelemente
- ✅ Schmiedeverfahren für hohe Festigkeit und gute Ermüdungsbeständigkeit
- ✅ Befestigung durch Schweißen
- ✅ Der versenkte Schmiernippel ist vor Beschädigungen geschützt
- ✅ Nachfetten des Bolzens zur Reduzierung der Reibung
- ✅ Die Lieferung erfolgt ungefettet
- ✅ Drei Scharnierlappen vergrößern die Kontaktfläche und sorgen für eine höhere Belastbarkeit
- ❌ Nur für die linke Seite. Hier finden Sie das baugleiche Scharnier für die rechte Seite: Scharnier 35x187x250,5 mm - rechts
Typische Einsatzbereiche
Geeignet für:- Für die linke Seite von Abrollcontainern
- Für Türen und Klappen von Containern
- Für schwere Türen und Klappen ausgelegt
- Für häufige Nutzung konzipiert
- Zum Austausch beschädigter Scharniere und für Reparaturarbeiten
- Für den Neubau und die Instandsetzung von Konstruktionen

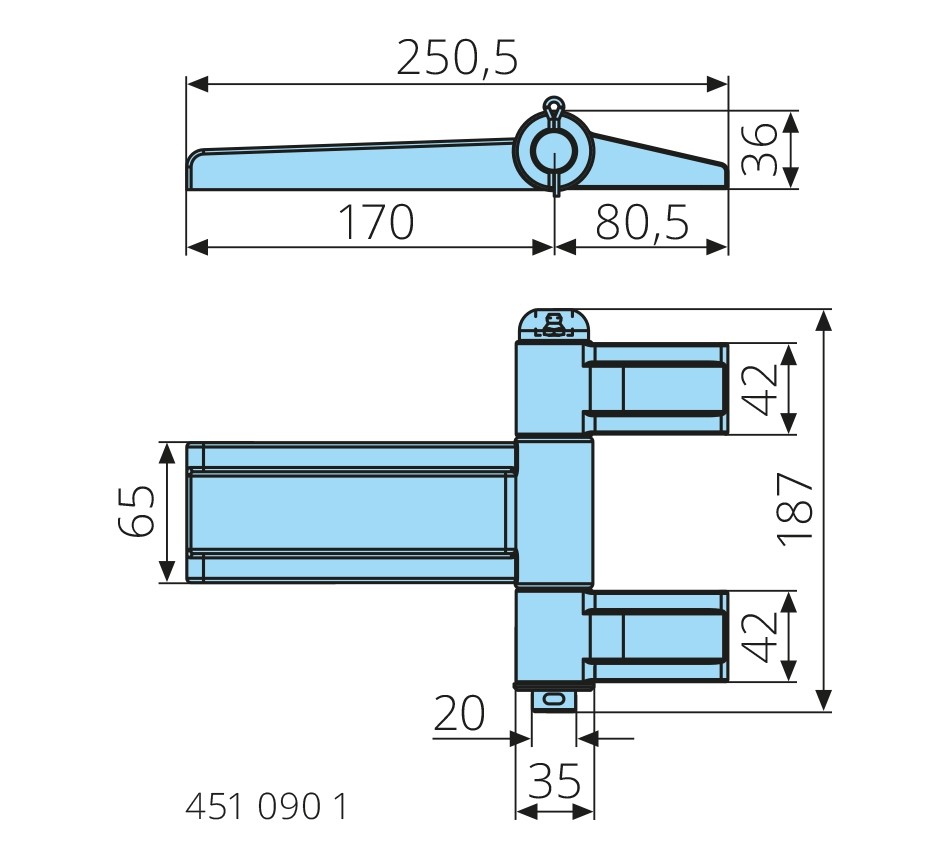

Technische Daten
- Artikelnummer: 451 090 1
- Gesamtbreite: 250,5 mm
- Gesamtlänge: 187 mm
- Maße des langen Scharnierlappens: 170 x 65 mm
- Maße der kurzen Scharnierlappen: 80,5 x 42 mm
- Durchmesser des Bolzens: Ø20 mm
- Durchmesser der Scharnierösen: Ø35 mm
- Gewicht: ca. 3,26 kg
- Material: Scharnier-Außenteil S355J2, Scharnier-Innenteil S355J2, Bolzen S355J2, Scheibe aus Stahl, Splint aus Stahl, Schmiernippel aus verzinktem Stahl
- Oberfläche: Roh und entgratet
