Exzenterverschluss Typ Faun für ASP-Container, verriegelbar
Der Exzenterverschluss stellt einen Spannverschluss für ASP-Container dar. Damit lässt sich die Deckelklappe fest verschließen und das Gefahrengut zuverlässig abdecken. Dieses Modell findet seinen Einsatz bei Spannverschlusssystemen des Typs Faun. Daher kann der Exzenterverschluss hier als Ersatzteil oder zum Neubau verwendet werden.
Die Klappe des ASP-Behälters wird über eine Augenschraube gehalten, auf der quer ein Gewinderundklotz sitzt. Zusammen mit dem Klopfer lässt sich dieser schwenkbare Teil umklappen und der Gewinderundklotz in die Gabelaufnahme der Deckelklappe legen. Anschließend wird der Klopfer zurückgezogen, wodurch der Verschluss auf Spannung kommt.
Im geöffneten Zustand sorgt eine integrierte Feder dafür, dass der Verschlussteil zum Hebel gezogen wird und damit nicht beim Öffnen/Schließen des Deckels stört. Der Gegenhalter ist ein Ausschnitt am Querprofil des eigentlichen Behälters und kann nicht ausgetauscht werden.
Der Exzenterverschluss lässt sich zusätzlich z.B. mit einem Vorhängeschloss oder Federstecker sichern. Dafür führt ein Blech mit einer Bohrung durch den Spannsockel. Wenn der Klopfer sich in seiner gespannten Position befindet, wird er von dem Blech mit der Bohrung überragt. Wenn jetzt das Vorhängeschloss befestigt wird, kann der Klopfer nicht mehr aufgeklappt werden und das Gefahrengut ist vor unbefugtem Zugriff geschützt.
Die Montage der Baugruppe geschieht über den Spannsockel, der auf dem Deckel verschraubt wird. Damit ist der schneller Austausch defekter Exzenterverschlüsse möglich.
Die Zinkschicht schützt die Oberfläche der Baugruppe vor Rostschäden. Da die Montage über eine Schraubverbindung erfolgt, bleibt dieser Schutz vollständig erhalten und muss nicht wie bei Schweißarbeiten zuvor entfernt werden.
Alternativ haben wir auch den baugleichen Verschluss ohne die Möglichkeit zum abschließen im Sortiment.
➥ Zu den passenden Ersatzteilen und Zubehör
➥ Weitere Exzenterverschlüsse und Zubehör finden Sie hier
➥ Weitere Infos zu Exzenterverschlüssen und anschauliche Grafiken finden Sie in unserem Rewald-Blog
Vorteile auf einen Blick
- ✅ Verschlusssystem für ASP-Container
- ✅ Für Verschlusssysteme des Typs FAUN konzipiert
- ✅ Gewindeklotz lässt sich mithilfe des Klopfers auf Spannung ziehen
- ✅ Bohrung mit Ø7,5 mm zur Sicherung mit z.B. einem optionalen Vorhängeschloss oder Federstecker
- ✅ Fester Sitz durch den Spannsockel am Querträger
- ✅ Schraubmontage ermöglicht einen schnellen Austausch
- ✅ Vorhandene Zinkschicht bleibt bei der Montage erhalten
- ✅ Verzinkung schützt vor Rostschäden
Typische Einsatzbereiche
- Für den Verschluss an ASP-Containern
- Für Verschlusssysteme des Typs Faun
- Für ASP-Container, die über einen Querträger für die Montage verfügen
- Für ASP-Container, die gegen unbefugten Zugriff abgesichert werden sollen

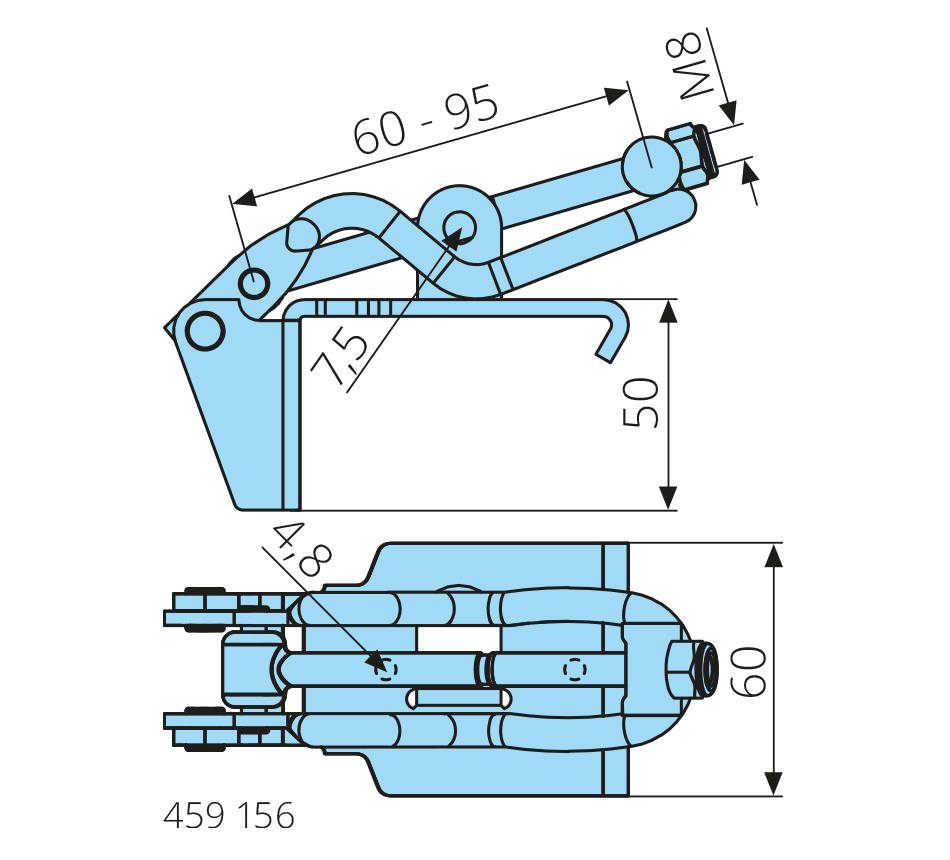

Technische Daten
- Artikelnummer: 459 156
- Höhe des Spannsockels 50 mm
- Breite: 60 mm
- Länge von der Vorderkante bis zum Ende des Gehäuses: 108 mm
- Bohrungslöcher für die Montage: Ø4,8 mm
- Abstand der Bohrlöcher von Mitte zu Mitte: 44,8 mm
- Bohrungslöcher für die Montage: Ø4,8 mm
- Bohrloch für das Vorhängeschloss: Ø7,5 mm
- Hubstrecke: 30 mm Hub
- Maße der Augenschraube: M8x110 mm
- Maße des Gewinderundklotzes: M8 mm
- Gewicht: ca. 0,47 kg
- Material: Gehäuse S235JR, Klopfer S235JR, Augenschraube S355JR, Gewinderundklotz S235JR, Feder aus Federstahl, Nieten S235JR, Sicherungsmutter aus Stahl
- Oberfläche: Verzinkt
